矿用顶板离层仪的读数方法

一、读数前准备工作

清理刻度筒表面煤尘、喷浆料，.刻度线条清晰，无遮挡；

清除缠绕在钢丝绳、刻度筒上的网丝、矸石，.内外刻度筒能自由滑动；

人站在梯子上，视线与刻度指示环保持水平，禁止仰头、俯视斜看，避免读数误差；

轻拉刻度筒消除测绳松弛，力度适中，不可猛拽（拉力过大会人为加大读数）。

二、仪器结构区分（分清深浅基点）

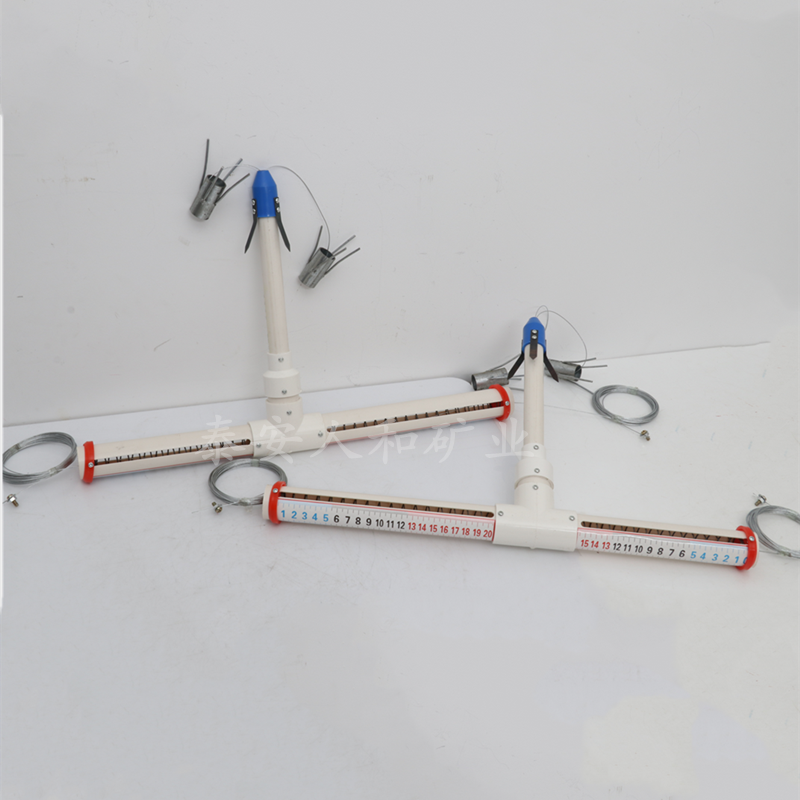

常规 LBY 型离层仪两层刻度：

内刻度筒（深基点）：对应深部稳定岩层，监测深部岩层整体下沉；

外刻度筒（浅基点）：对应锚杆锚固范围内浅部岩层；

中间金属圆环为读数指示环，以指示环对齐刻度为准。

三、分步读数操作

读取当前浅部读数 观察外筒刻度与指示环对齐数值，记录为浅部实时读数 A。

读取当前深部读数 观察内筒刻度与指示环对齐数值，记录为深部实时读数 B。

计算真实离层量（核心） 安装时已记录.调零读数：浅初值 A₀、深初值 B₀

浅部岩层离层值 = 当前浅读数 A − .浅读数 A₀

深部岩层总下沉值 = 当前深读数 B − .深读数 B₀

锚杆区间离层（深浅岩层差值）= 浅部离层 − 深部下沉

安装调零：浅 0mm、深 0mm 当日实测：浅 32mm，深 11mm 浅部离层：32mm；深部下沉：11mm；锚杆范围内岩层分离量：21mm

四、读数记录规范

现场实时记录，不事后补填；台账 / 牌板填写：测点编号、时间、浅读数、深读数、浅离层、深下沉、层间分离量、观测人；

区分增量与累计值：当日增量 = 本次累计值−上次累计值；单日增量＞5mm 属于加速变形，需立即上报。

五、读数常见错误与规避

斜视刻度：数值偏大或偏小，须平视刻度；

测绳松弛未拉紧：读数偏小，无法真实反映顶板变形；

用力猛拉钢丝绳：人为拉出多余位移，数据失真；

只读总数值，不区分深浅：无法判断离层发生在深部还是锚杆层；

忘记减去.读数：直接把刻度数当成离层量，造成误判预警。
