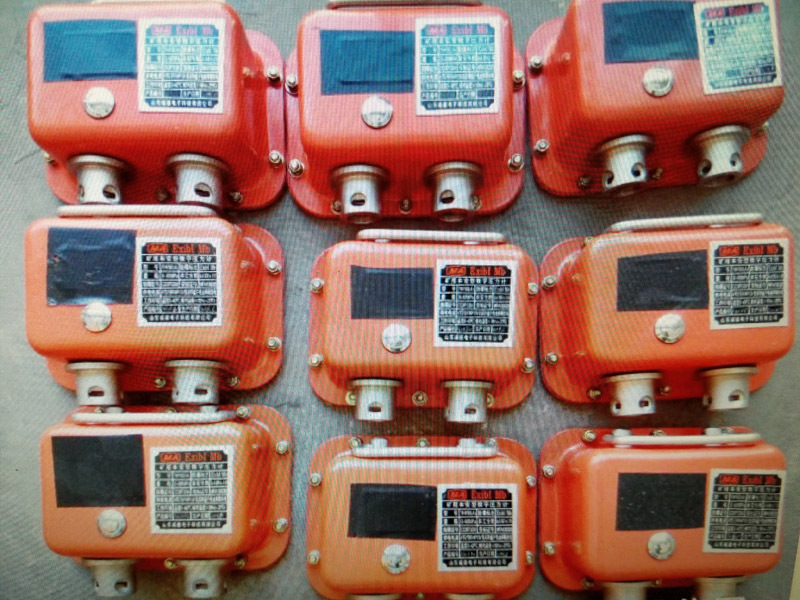

综采支架数显测压表
收藏
一、概述 1、技术特征 综采支架数显测压表是用于煤矿井下综采支架压力参数监测的智能化仪表，俗称“电脑圆图仪”。它具有体积小、操作方便、显示直观数据处理功能强等特点，输出的报表格式通用性强，尤其是.三代产品采用了光控启动开关控制，使仪器可处于显示工作状态和非显示工作状态，大大提高了仪器的使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械圆图仪的理想替代产品。 2、原理结构 综采支架数显测压表，由四部分组成：1、压力监测记录分机；2、红外传输数据采集仪；3、红外数据计算机通讯适配器；4、数据处理软件。组成如图所示，压力分机具有1~4个压力测孔，可同时测量两个测点的压力，并连续记录在分机内，一个工作面可布置1—20个分机，可使用一台数据采集仪进行采集，采集仪携带至井上后通过红外通讯适配器将数据自动地传送到PC计算机处理。 综采支架数显测压表使用5节2号可充电电池供电，电池充电一次可连续使用4~5个月，ZDYJ-IIB型压力信号采集仪使用8节5号可充电电池供电，要每2~3个月充放电一次（注意：充放电一定要在井上进行！）。
二、主要功能及技术指标 （一）煤矿用压力信号采集仪主要功能 1、LCD点阵式液晶显示器，用于输入提示和数据显示； 2、全日历实时时钟显示； 3、轻触式操作键盘，操作方便； 4、数据显示功能； 5、256K数据存储器，具有数据掉电保护； 6、低功耗技术，可充电电池可连续使用1个月，建议半个月充电一次，以保护电池寿命； 7、红外数据通讯功能，传输速率2400kbps； 8、体积小，重量275g。 （二）YHY60煤矿用压力连续监测记录仪 1、量程 0—60MPa； 2、精度 2%； 3、测点数

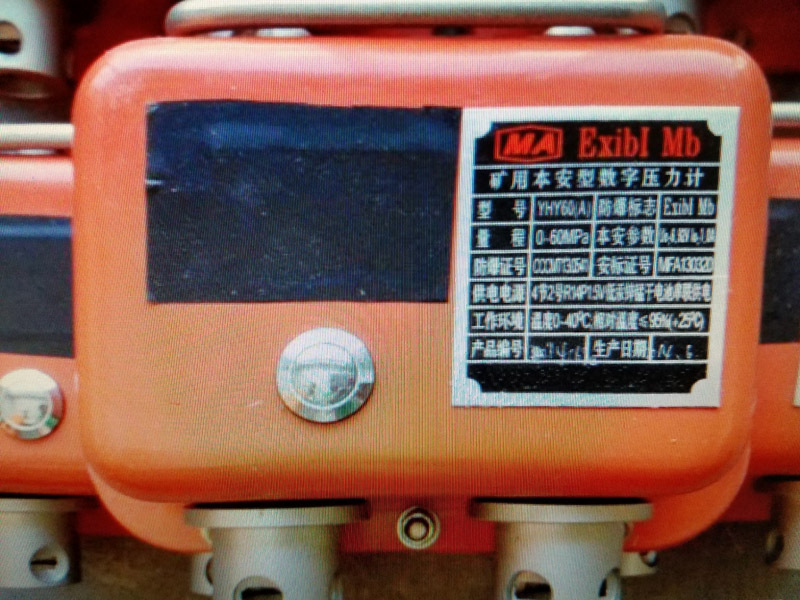

4、引压孔 10； 5、显示方式 LED数字显示； 6、防爆型式 矿用本质安全型； 7、防爆标志 ExibI； 8、防护等级 IP54； 9、可充电电池连续使用3个月，建议两个月充放电一次，以保护电池寿命； 10、通讯方式 红外无线通讯； 11、重量 2.1Kg； 12、安装方式 掉挂或固定安装。 三、操作说明 （一）YHC煤矿用压力信号采集仪 仪器的正面如图2所示，具体操作如下：
1按下“ON”键开机，屏幕显示“1：QS 2：LS 3：CS0 4：XM 5：ZS 6：CS1”。 1：QS代表按键“1”从分机取数据； 2：LS代表按键“2”向计算机传输数据； 3：CS0代表按键“3”启动分机并校正分机时钟； 4：XM代表按键“4”显示内存数据； 5：ZS代表按键“5”清除采集仪内存数据； 6：CS1按键“6”代表显示调整时钟； 按下OFF键关闭电源。 2按下“ESC”键。中断正在进行的操作，返回到提示状态。相当于关机后重新开机。 3在提示状态下按数字键“6”，显示时钟界面，确认后显示上面一行为“time”下面一行为时钟，按光标提示输入修改后时钟，并按下确认键“E”。 4在提示状态下按下数字键“5”，显示“CLR MEMORY（YES=A，NO=B）?”,这时按下“A”键则清除机内数据，如果按下“B”键，则表示放弃该操作。 5在提示状态下按下数字“4”键，上面一行为内存地址，下面一行为该地址存储数据，按下任意数字键，地址自动加1，ESC退出。 6将采集仪挂到分机上，按下“1”键，此时采集仪显示“GET DATA READY”，再按下分机的‘启动’键，开始采集数据，此时显示“GET DATA BEGIN”，通讯结束时显示“GET DATA END”表示取数据成功，4秒钟后自动将分机内数据清除，若通讯不成功，关机后重新开机并重复以上的操作。 7目的是清除以存入的数据，并校正时钟，在压力分机人和次安装用时，.用采集仪启动压力分机，操作方法是按下“3”键，此时显示“START BEGIN”，将采集仪挂在压力分机上，然后启动压力分机，若正确启动后显示“START END”。 8将采集仪电源打开，至于适配器上对准窗口，并按下“2”，此时显示“READY”然后操作计算机软件，传送数据完毕后若再次采集相同工作面相同压力分机，请将采集仪内数据清除（详出软件使用说明书）。 9当显示器字符位置显示“PAWER LOW”时，表示电池电压不足，应尽快进行充电。 （二）综采支架数显测压表 （三）综采支架数显测压表采用高强度ABS注塑材料制作，.厚耐冲击，避免压力传感器精度受外界温度影响。
1、压力监测记录分机的安装 压力监测记录分机可掉在综采支架的顶梁下防护较好的位置，被测压力腔的液体通过高压油管引接到分机的测压孔上。 2、显示当前压力 按下“启动”键，显示窗显示P—0为分机的地址号（编号），如显示P—P则说明分机未启动自记功能，显示P—1为1通道的压力，P—2则为2通道的压力，显示P—3为3通道的压力，P—4则为4通道的压力5秒后自动关断电源。 3、采集数据（详见采集仪操作说明）。 4、提示信息：显示“P—6”时表示分机正在进行通讯操作。 注意：分机在人和次安装使用时，.使用启动分机功能。 四、维护及故障分析 （一）使用注意事项 1、当电池电压不足指示时，仍能维持一段时间正常工作，但应及时进行充电。 2、连接分机引压管应避免剧烈敲击，以免造成传感器损坏。 3、在分机红外通讯窗口积聚大量的煤尘时，通讯前应清除煤尘。 4、更换电池（人和使用生产厂家提供的电池）应在通风良好的地方进行，更换后的电池应回收。 （二）常见的故障现象及排除 1、采集仪与压力分机打开电源后，无显示或不稳定或显示瞬间自动关闭，系电池能量严重不足，应进行10~12小时的连续充电后再使用。 2、不能正常地启动分机或通讯，可能是由于通讯窗口积尘太多，应清除后再进行通讯。 3、分机显示不稳定，且显示很暗时，为电池电压不足，应更换电池。 4、出现电气故障请与供货方联系，不得擅自维修，否则责任自负。 五、定货计划说明 支架压力监测数据红外传输系统是四部分组成的： 1、综采支架数显测压表； 2、YHC60煤矿用压力信号采集仪； 3、红外数据计算机通讯适配器； 4、数据处理与管理网络系统浏览器。 每个使用单位来讲，支架压力监测记录仪可根据需要每个工作面布置1—20点（台），红外传输数据采集仪则根据配置的压力监测记录仪的情况购置，我们建议每个用户配置两台，红外数据计算机通讯适配器和数据处理软件每一使用单位配置一套即可。 六、售后服务 产品自出厂之日起，一年内如出现非使用不当而引起的质量问题，我厂实行三包，一年后如出现问题，我厂亦可负责处理，并收取相应地成本。 |
